Неразрушающий контроль прочности бетона: как читать результат

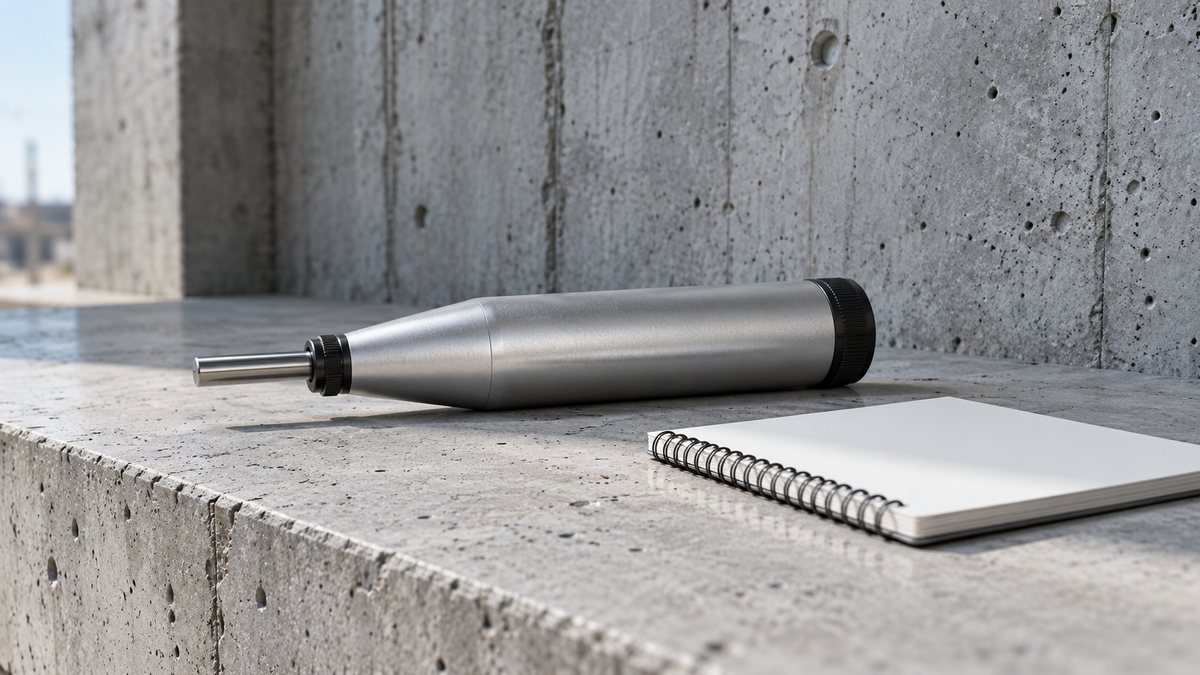

Редакционная иллюстрация измерительного инструмента и блокнота на бетонной поверхности

Неразрушающий контроль используют, когда нужно оценить прочность бетона непосредственно в конструкции. Но показание прибора ещё не равно подтверждённому классу бетона. Важны метод, применимость к материалу, связь измерений с участками и порядок обработки результатов.

Что относится к механическим методам

ГОСТ 22690-2015 рассматривает механические способы определения прочности бетона в конструкциях: в том числе упругий отскок, ударный импульс и отрыв со скалыванием. Название «неразрушающий» не означает, что любой метод вообще не оставляет следов: некоторые испытания связаны с локальным повреждением участка.

Ультразвуковые методы и испытание образцов, отобранных из конструкции, имеют собственные нормативные документы. Их нельзя автоматически описывать как один и тот же способ. Эта памятка посвящена механическим методам и чтению результата, а не выбору точек или настройке прибора своими силами.

Показание прибора, прочность и класс

Уровень результатаЧто нужно уточнить
Косвенный показательЧто измеряет прибор и в каких единицах выдано показание
Оценка прочностиПо какой зависимости и с какими условиями получено значение
Результат участкаГде выполнены измерения и как они обработаны
Оценка классаПо какой схеме контроля, для какого объёма бетона и с каким выводом

Не подставляйте число из протокола в таблицу перевода марок без понимания, что именно оно описывает. Результат одного участка не следует автоматически распространять на все перекрытия или весь объём поставленной смеси. Правила контроля и оценки прочности приведены в ГОСТ 18105-2018.

Зачем нужна градуировочная зависимость

При косвенном механическом методе прочность связывают с измеренным показателем через градуировочную зависимость. Важно, для какого бетона и условий она получена и как обосновано применение к проверяемой конструкции. Одной заводской шкалы на приборе недостаточно для любого состава, возраста и состояния поверхности.

Пункт 6.1.10 ГОСТ 22690-2015 ограничивает применение зависимостей для отличающегося бетона без привязки к конкретным условиям: результат является ориентировочным и не используется для оценки класса по прочности. Поэтому в спорном документе сначала уточняйте основания зависимости и границы вывода, а не только итоговое число.

Что подготовить к обследованию

  • Задачу контроля и решение, для которого нужны результаты.
  • Сведения о конструкции, участке, составе и возрасте бетона, насколько они известны.
  • Доступные документы поставки, записи бетонирования, ухода и температурного контроля.
  • Предыдущие результаты испытаний с указанием объектов и дат.
  • Условия доступа и ограничения на локальное повреждение или последующее восстановление поверхности.

Метод и программу определяет специалист с учётом конструкции и применимых требований. До работ согласуйте, какие зоны будут проверены, как они обозначаются в документах и какой вывод предполагается получить. Измерить только удобную открытую поверхность — не то же самое, что выполнить согласованную программу.

Как проверить выданный протокол

Найдите привязку к элементам и участкам, дату и метод, сведения об оборудовании, зависимость и порядок обработки результатов. Проверьте, различает ли вывод ориентировочную оценку, результат участков и оценку класса. Если документ не объясняет эти переходы, запросите пояснение у исполнителя.

Результат контроля прочности сам по себе не даёт универсального разрешения на распалубку, проход людей или складирование материалов: для следующей операции нужны соответствующие требования к конструкции. Календарный возраст также не заменяет измерение — это разобрано в статье о твердении бетона.

Если кубики и конструкция дали разные результаты

Сравните, какой материал, возраст, условия и методы отражены в каждом документе. Нельзя заранее объявить один из результатов ошибочным только потому, что числа различаются. Цепочку отбора и хранения образцов поможет восстановить памятка по контрольным образцам. Общие границы разных проверок собраны в обзоре испытаний бетона.
