Бетонные кольца с замком и без: что проверить при выборе

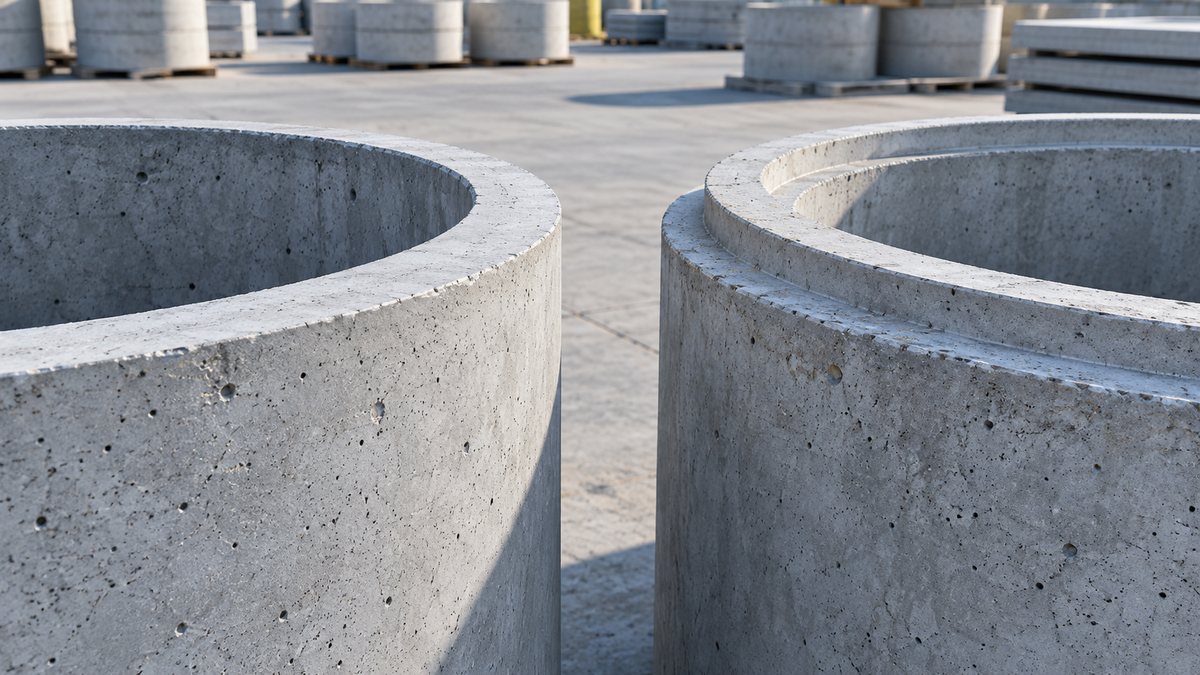

У бетонных колец сравнивают не только диаметр и высоту, но и торцы, которыми соседние элементы соединяются между собой. Названием «с замком» обычно описывают профилированный, в том числе фальцевый стык. Чтобы подобрать совместимые изделия, нужно увидеть чертёж соединения и полное обозначение каждого элемента.
Чем отличаются плоский и фальцевый торцы
У плоского стыка сопряжение выполняется по ровным торцевым поверхностям. У фальцевого торцы имеют согласованный ступенчатый профиль. Эти исполнения различаются геометрией соединения; способ заделки и требования к герметичности определяются для всей конструкции колодца.
Совпадение внутреннего диаметра не подтверждает совместимость торцов. Важны наружный диаметр, толщина стенки, размеры профиля и допустимые отклонения. Кольцо с одним профилем нельзя считать подходящим к другому только потому, что оба продавец назвал «с замком».
| Что проверить | Плоский стык | Фальцевый стык |
|---|---|---|
| Геометрия соединения | Размеры и состояние плоских сопрягаемых торцов | Размеры, форма и направление сопрягаемых профилей |
| Соседний элемент | Соответствие чертежу кольца, днища или перекрытия | Соответствие ответной части профиля и всему узлу |
| Герметизация | Предусмотренный проектом материал и способ заделки | Предусмотренное уплотнение, его исполнение и комплектность |
| Проверка при получении | Целостность и геометрия стыковых поверхностей | Дополнительно — сохранность выступов и углублений профиля |
Обеспечивает ли «замок» герметичность
Само название соединения не является подтверждением водонепроницаемости колодца. Проверяют требования к стенкам, стыкам, уплотняющим материалам и условиям эксплуатации. Особенно важно отдельно рассматривать сооружение ниже уровня грунтовых вод: профиль торца не заменяет требуемого решения по защите от воды.
В пункте 4.8.2 ГОСТ 8020-2016 предусмотрена комплектация резиновыми уплотнительными кольцами для конструкций с фальцевым стыком, к которым предъявлены повышенные эксплуатационные требования по пункту 4.5.4. Из этого не следует, что любое кольцо продаётся с уплотнителем или что уплотнитель подходит к любому профилю.
Что искать в маркировке и документах
В полном обозначении могут быть сведения об исполнении стыковых поверхностей. Короткая запись вроде КС-10-9 не должна быть единственным основанием выбора: разбор маркировки КС объясняет границы такой записи. Попросите чертёж сечения стыка и сопоставьте его с чертежами соседних элементов.
В каталоге бетонных колец указаны размеры и масса представленных позиций. Исполнение торцов и комплект уплотнения подтверждайте для выбранного изделия при согласовании заявки. По фотографии или одному названию назначать их всем позициям каталога нельзя.
Как сравнить два предложения
Передайте одинаковую спецификацию: полные марки, количество, точные размеры и требуемое исполнение стыка. Отдельной строкой проверьте уплотнение и другие элементы комплекта. Если предложена замена, согласуйте её по чертежам до отгрузки.
Количество и внутренний объём колец рассчитывают отдельно от выбора соединения. После подбора подготовьте заявку на кольца и порядок приёмки, чтобы исполнение торцов и комплектность попали в согласованный заказ.
