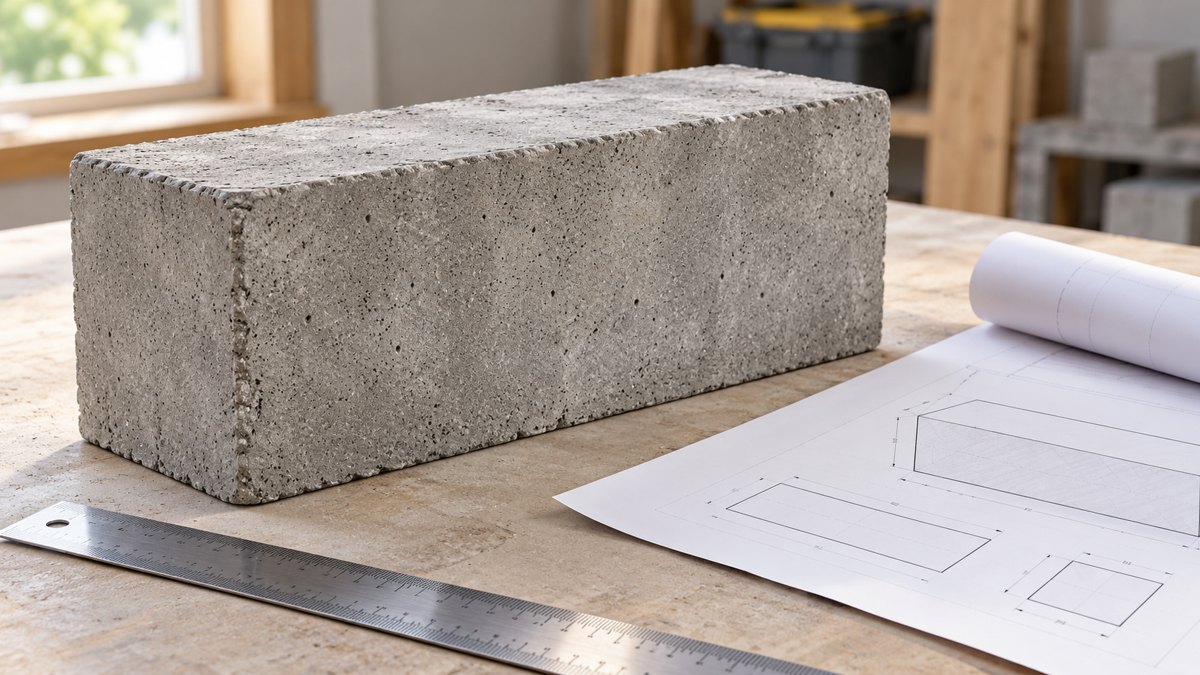

Маркировка блоков ФБС: расшифровка и размеры
Марка ФБС помогает найти нужную позицию в спецификации, но не содержит всех сведений для заказа. В ней зашифрованы тип блока, размерная группа и вид бетона. Чтобы не перепутать похожие изделия, перенесите обозначение полностью и отдельно проверьте точные размеры.
Как читать обозначение ФБС 24.4.6-Т
В ГОСТ 13579-2018 ФБС — сплошной блок. Следующие три числа относятся к длине, ширине и высоте в дециметрах с округлением. Буква Т обозначает тяжёлый бетон. Это характеристика материала, а не масса блока в тоннах.
Нормативный пример ФБС 24.4.6-Т соответствует размерам 2380 × 400 × 580 мм. Он показывает, почему нельзя автоматически читать запись «24.4.6» как точные 2400 × 400 × 600 мм. Пример из стандарта не подтверждает размеры конкретного изделия в поставке.
Номинальный размер и фактический габарит
В проекте, торговом названии и карточке могут использоваться разные способы записи. Для раскладки нужен габарит из согласованного чертежа изделия, а для поиска позиции — её полная марка. Не смешивайте эти два поля в одной колонке сметы.
Если в предложении и проекте разные размеры, запросите уточнение до оплаты и отгрузки. Не вычитайте из любой марки одинаковую поправку: нестандартное исполнение и рабочие чертежи требуют отдельной проверки.
Что ещё проверить в карточке и документах
- Точный порядок габаритов: длина, ширина, высота.
- Вид бетона и характеристики, заданные проектом.
- Масса изделия для согласования перевозки и разгрузки.
- Наличие предусмотренных вырезов, отверстий и монтажных элементов.
- Совпадение марки в спецификации, заказе и документе о качестве.
Отдельно различайте типы изделий. ФБС, блок с вырезом и пустотный блок не становятся взаимозаменяемыми только из-за похожей размерной группы. Подмена должна быть согласована с ответственным за проект.
Как сопоставить запись с каталогом
В каталоге ФБС представлены, в частности, ФБС 12-4-6т, ФБС 24-4-6т и ФБС 9-4-6т. Наличие такой записи помогает найти модель, но окончательное соответствие заказу проверяют по согласованным характеристикам и документации.
Запишите марку, количество, нужные габариты и требования проекта в заявке отдельными полями. Стоимость и возможность поставки конкретного исполнения уточняются при согласовании заказа.
Чего короткая марка не определяет
По одной записи нельзя назначить глубину заложения, схему раскладки, несущую способность всей конструкции или число рядов. Эти решения берут из проекта. Порядок проверки поставки и подготовки к монтажу разобран в руководстве по выбору и приёмке ФБС.
Ведомость поставки, единицы цены, доставка и сверка партии.
Группы марки, пример С60.35-А800 и проверка полного исполнения.

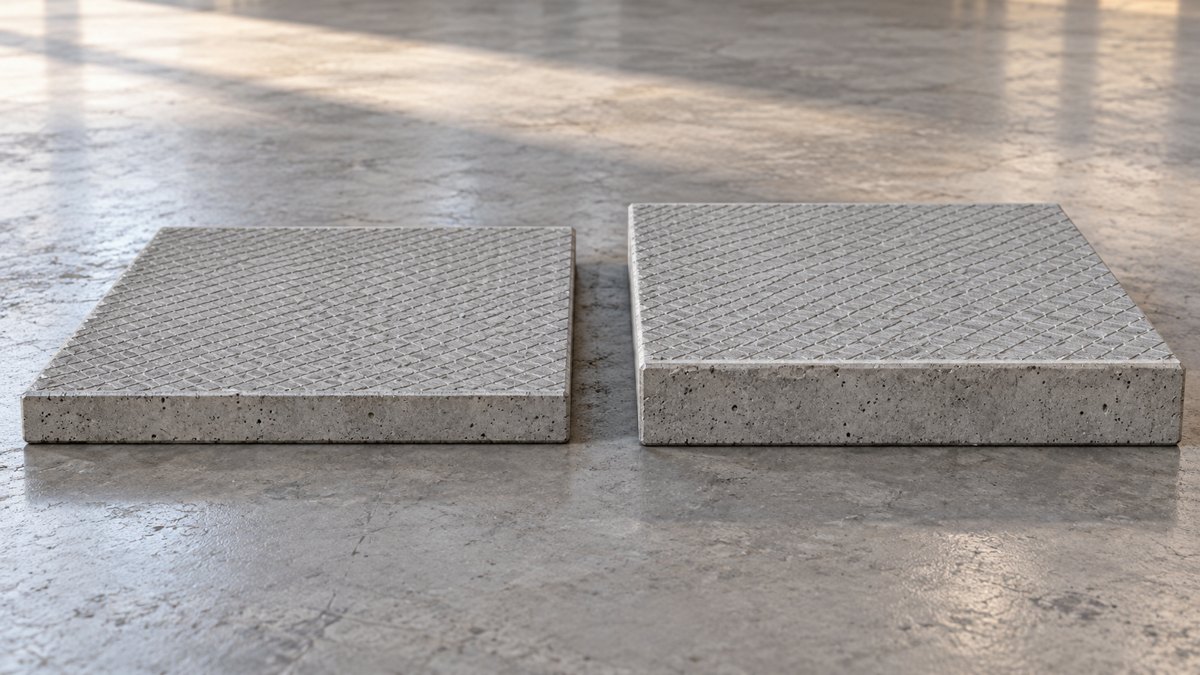

Различие типов ПАГ-14 и ПАГ-18, полная марка, проверка проекта и условий поставки.
